Módulo 4º eixo, Makera Carvera

Módulo 4º eixo, Makera Carvera

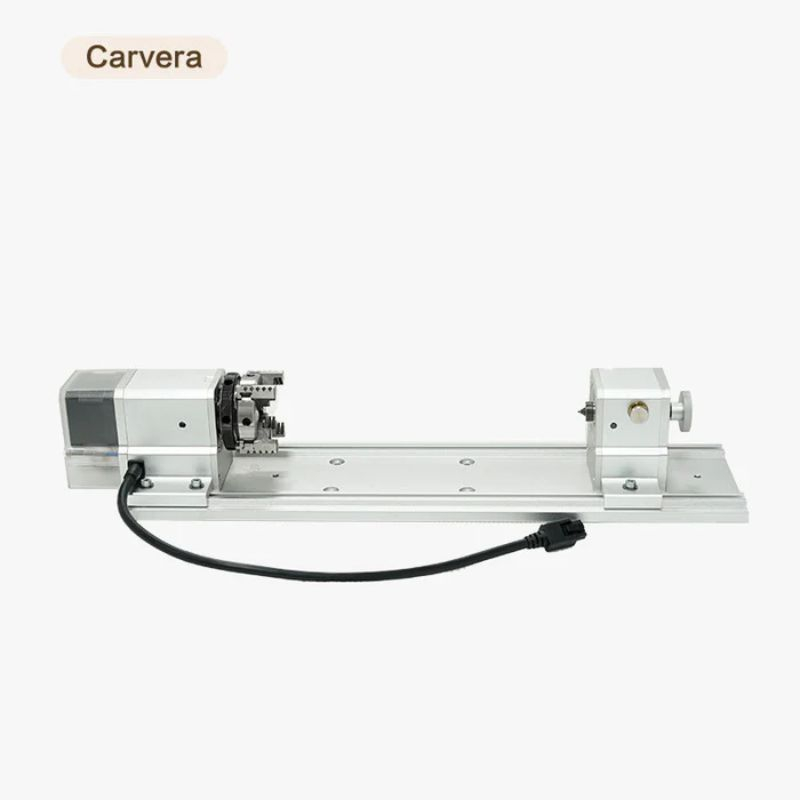

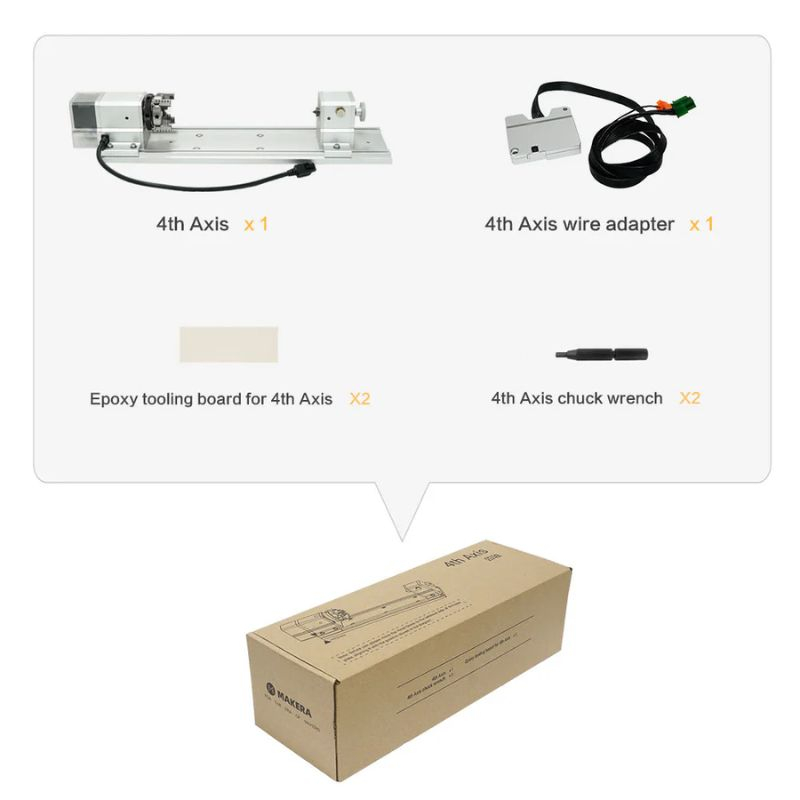

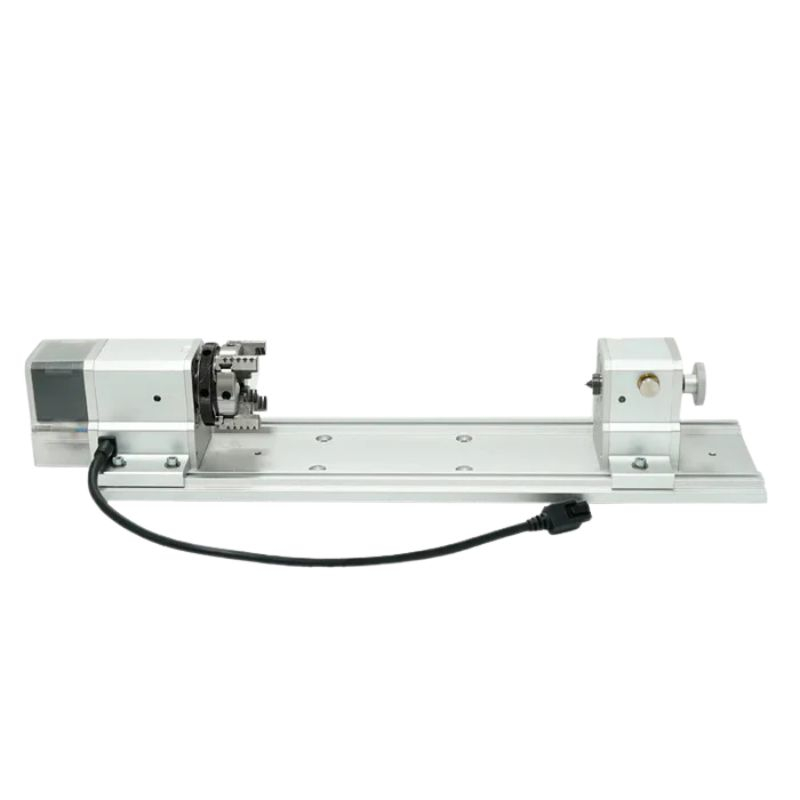

Se você levar uma Carvera além de 3 eixos, o módulo de 4º eixo Makera Carvera transforma uma CNC de mesa em uma máquina capaz de lidar com contornos rotativos e usinagens multidirecionais sem múltiplas fixações.

Este módulo é especificamente projetado para a série Carvera e utiliza um redutor Harmonic Drive: uma tecnologia de acionamento quase sem folga que minimiza erros de posicionamento e jogo durante a rotação. Fundamental para obter repetibilidade e precisão em peças técnicas ou artísticas.

Componentes & Desempenho

• Sistema de acionamento: Harmonic Drive para movimentos suaves e precisos com mínimo backlash.
• Motor: NEMA17 compacto, eficiente em manter torque constante.
• Precisão de rotação: ~0,01° para detalhes extremamente finos.
• Velocidade máxima: até 2400°/min para ciclos fluidos em formas complexas.
• Área de trabalho: Ø 92 mm × 240 mm, adequada para peças cilíndricas ou longas.
• Materiais: madeira, plásticos, metais não ferrosos para projetos de artesanato a peças funcionais.

Por que este módulo faz diferença

Em uma CNC padrão de 3 eixos, muitas vezes é necessário reposicionar a peça para usinar múltiplas faces ou formas arredondadas – demorado e sujeito a erros. O 4º eixo permite:

• Usinagens sequenciais sem reposicionamento
• Passagem de superfícies planas a cilíndricas sem refixação
• Otimização das operações através do controle preciso do eixo A

MakeraCAM ou alternativas como Fusion 360 e VCarve gerenciam este eixo adicional e geram o G-code correto.

Dicas de uso

• Instalação: siga o procedimento para garantir integração mecânica e elétrica correta.
• Calibração: calibre cuidadosamente o eixo A (posição inicial, retorno a 0°) para garantir precisão e repetibilidade.
• Usinagem 4 eixos: priorize usinagem indexada em peças técnicas antes de movimentos simultâneos.
• CAM: utilize estratégias adaptadas – rotação lenta para acabamento, desbaste com folgas claras – para aproveitar ao máximo o Harmonic Drive.

Se deseja levar sua Carvera ao limite, este módulo de 4º eixo não é um acessório: é uma ponte para formas livres, protótipos complexos e acabamentos mais limpos sem multiplicar fixações.
