Revopoint Revo Design Pro (Licença perpétua)

Revo Design Pro, software profissional de CAD e engenharia reversa

O Revo Design Pro é um software profissional de desenho assistido por computador (CAD), desenvolvido para transformar dados provenientes de digitalização 3D em modelos utilizáveis em engenharia reversa, design industrial e desenvolvimento de produtos.

Baseado no QUICKSURFACE, o Revo Design Pro oferece um ambiente completo para importar, limpar, analisar e editar malhas 3D e, em seguida, reconstruir superfícies e modelos CAD com ferramentas avançadas de modelação. Desta forma, integra-se num fluxo de trabalho Scan-to-CAD, desde a digitalização da peça até à sua utilização num software CAD/CAM.

Graças às suas funções profissionais de modelação paramétrica, design free-form e edição de sólidos, o Revo Design Pro é particularmente adequado para projetos complexos de engenharia reversa, design industrial, modificação de peças automóveis e aplicações que exigem uma reconstrução CAD detalhada.

Principais vantagens do Revo Design Pro

Importação e preparação dos dados de digitalização

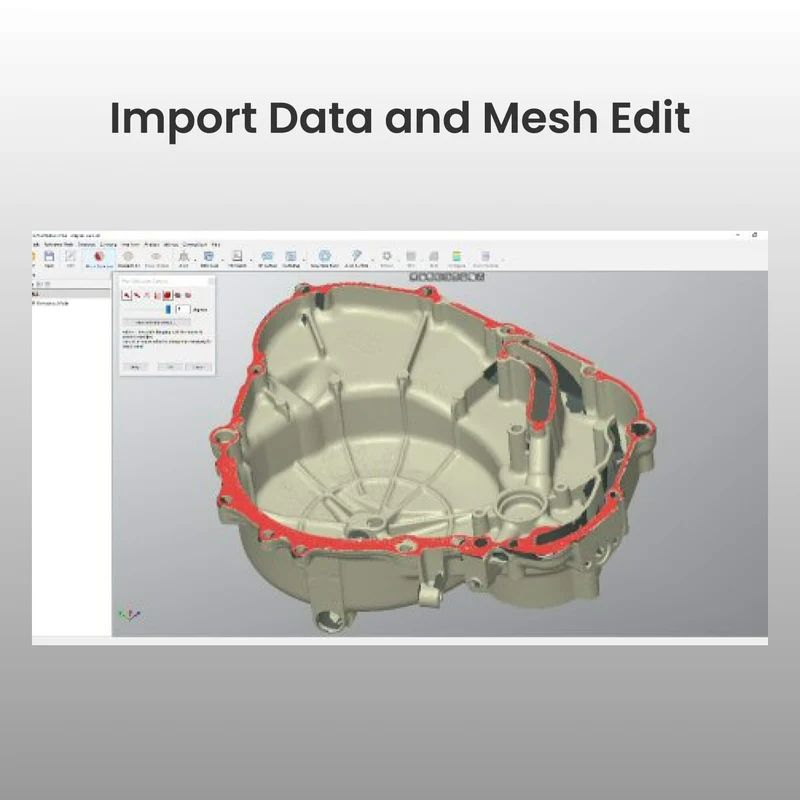

O Revo Design Pro permite importar dados de digitalização 3D sob a forma de malhas STL, OBJ ou PLY. O software suporta malhas de diferentes dimensões e disponibiliza diversas ferramentas para preparar os dados antes da sua conversão para CAD.

A redução do número de polígonos, o alisamento, a repoligonização, a remoção de pontos aberrantes e o preenchimento de furos permitem limpar e otimizar as malhas antes de continuar o trabalho de conceção.

Segmentação automática da malha

O Revo Design Pro integra uma função de segmentação automática da malha que permite identificar e separar mais facilmente diferentes zonas de um modelo digitalizado.

Esta funcionalidade facilita a preparação dos dados e acelera o processo de reconstrução quando a malha contém várias superfícies ou formas geométricas distintas.

Conversão de digitalizações em modelos CAD

O software permite transformar dados de digitalização em superfícies CAD paramétricas ou free-form. Os utilizadores podem reconstruir formas complexas a partir da malha e adaptá-las às necessidades do projeto.

As ferramentas de modelação permitem, nomeadamente, extrudir ou revolucionar superfícies, criar secções, gerar entidades 2D e 3D e realizar reconstruções precisas a partir dos dados digitalizados.

Importação de ficheiros CAD existentes

Ao contrário da versão standard, o Revo Design Pro permite também importar ficheiros CAD nos formatos IGES ou STEP.

Esta função permite combinar dados provenientes da digitalização 3D com modelos CAD existentes para modificar uma peça, completar um projeto ou integrar diferentes fontes de dados no mesmo projeto.

Modelação avançada de sólidos

O Revo Design Pro integra ferramentas avançadas de modelação e edição de sólidos. É possível, nomeadamente, dividir sólidos e realizar operações booleanas, como corte, combinação ou interseção.

As funções de repetição linear e circular, bem como o espelhamento, permitem também reproduzir rapidamente elementos geométricos e simplificar a conceção de peças complexas.

Arredondamentos, chanfros e geometrias complexas

O software disponibiliza ferramentas específicas para o acabamento e a modificação de modelos CAD, incluindo a criação de arredondamentos, chanfros e arredondamentos variáveis.

O Revo Design Pro permite ainda trabalhar com hélices, superfícies espessadas e funções de planificação para responder a necessidades de conceção mais avançadas.

Modelação free-form avançada

Para formas orgânicas e geometrias complexas, o Revo Design Pro disponibiliza ferramentas de modelação free-form que permitem reconstruir e modificar superfícies com precisão.

A função de free-form automática alinhada com as características facilita, nomeadamente, a reconstrução de superfícies a partir das formas existentes no modelo digitalizado.

Análise e controlo dos modelos

O Revo Design Pro integra várias ferramentas para controlar a geometria dos modelos e comparar os dados CAD com os dados de digitalização.

A análise de desvios permite visualizar as diferenças entre os modelos e controlar a qualidade da reconstrução. O software disponibiliza também uma análise de ângulos de saída, bem como uma análise de retilinearidade para aplicações que exigem um controlo geométrico mais avançado.

Alinhamento e extração de primitivas geométricas

O Revo Design Pro permite extrair primitivas geométricas, como planos, cilindros, cones, esferas ou planos de simetria, a partir dos dados de digitalização.

Estes elementos podem ser utilizados para posicionar os modelos com precisão no sistema de coordenadas ou para realizar alinhamentos através de vários pontos. O software permite também o alinhamento fino global de várias malhas.

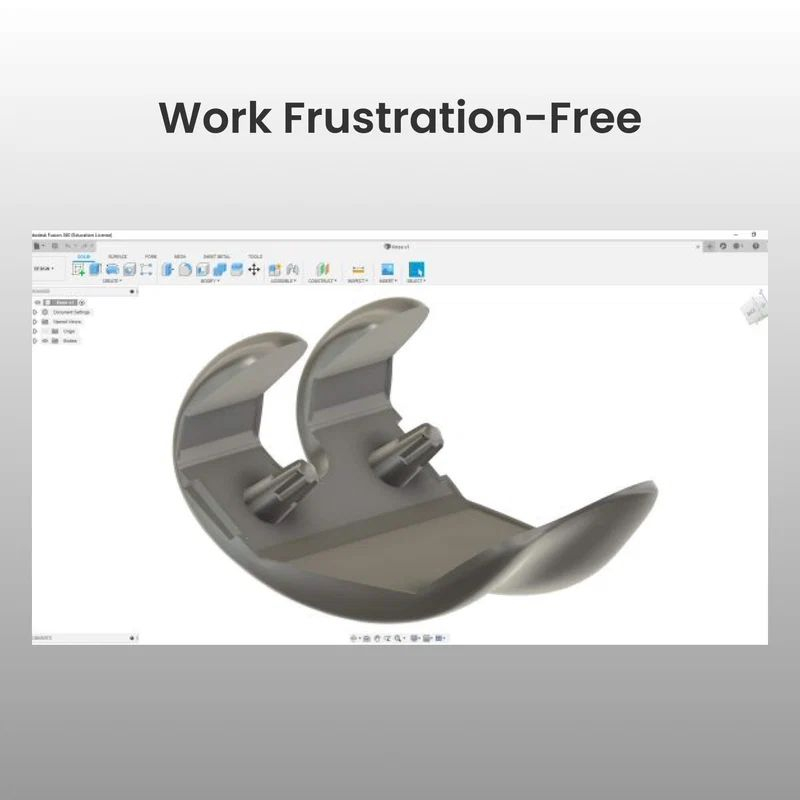

Exportação para software CAD/CAM

Depois de concluído o trabalho de reconstrução, o Revo Design Pro permite exportar os modelos em formatos CAD standard, nomeadamente IGES, STEP e Parasolid.

Os ficheiros podem assim ser utilizados noutros softwares de CAD/CAM para continuar o desenvolvimento, preparar o fabrico ou integrar o modelo num processo industrial existente.

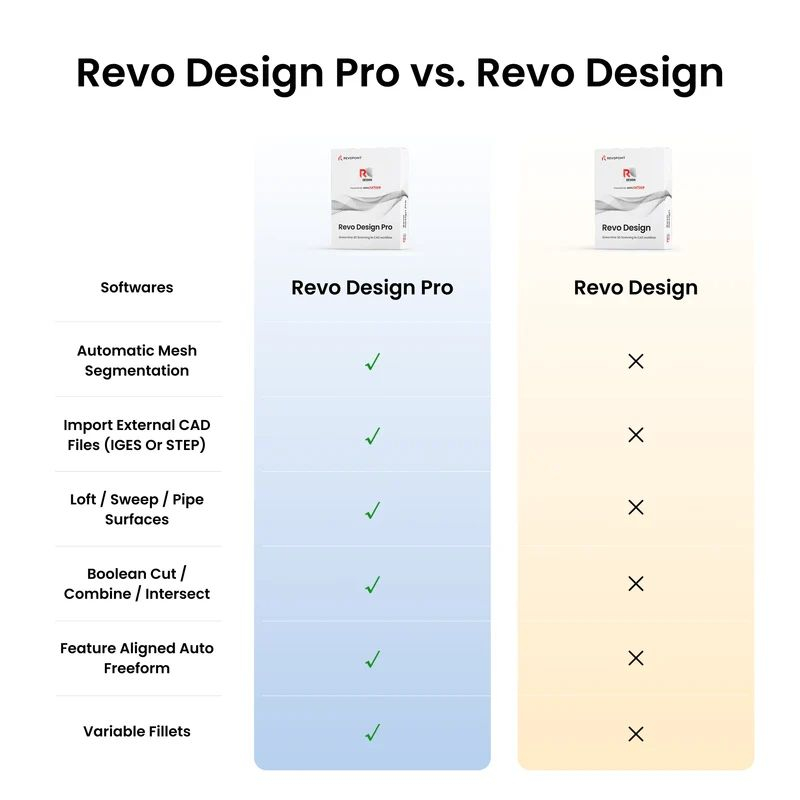

Outras funcionalidades do Revo Design Pro

• Segmentação automática da malha: Identifique e separe automaticamente diferentes zonas de uma malha para acelerar o processo de reconstrução.
• Preenchimento de superfícies: Crie superfícies para completar determinadas zonas do modelo e continuar a reconstrução CAD.
• Importação CAD: Importe ficheiros IGES e STEP para combinar modelos existentes com os seus dados de digitalização.
• Operações booleanas: Corte, combine ou intersete sólidos para criar geometrias complexas.
• Repetições lineares e circulares: Reproduza rapidamente elementos de acordo com um padrão definido.
• Espelhamento de sólidos: Crie geometrias simétricas a partir de um modelo existente.
• Arredondamentos e chanfros: Adicione ou modifique acabamentos geométricos diretamente nos modelos CAD.
• Arredondamentos variáveis: Crie transições mais complexas com raios variáveis.
• Hélice: Crie geometrias helicoidais para responder a necessidades específicas de conceção.
• Espessamento de superfícies free-form: Transforme superfícies em geometrias com espessura para facilitar a sua utilização.
• Free-form automático: Reconstrua automaticamente superfícies livres com base nas características do modelo.
• Análise de ângulos de saída: Analise os ângulos de uma peça para identificar zonas adequadas a processos de fabrico que necessitem de ângulos de saída.
• Análise de retilinearidade: Controle a retilinearidade de determinadas geometrias para melhorar a precisão do modelo final.

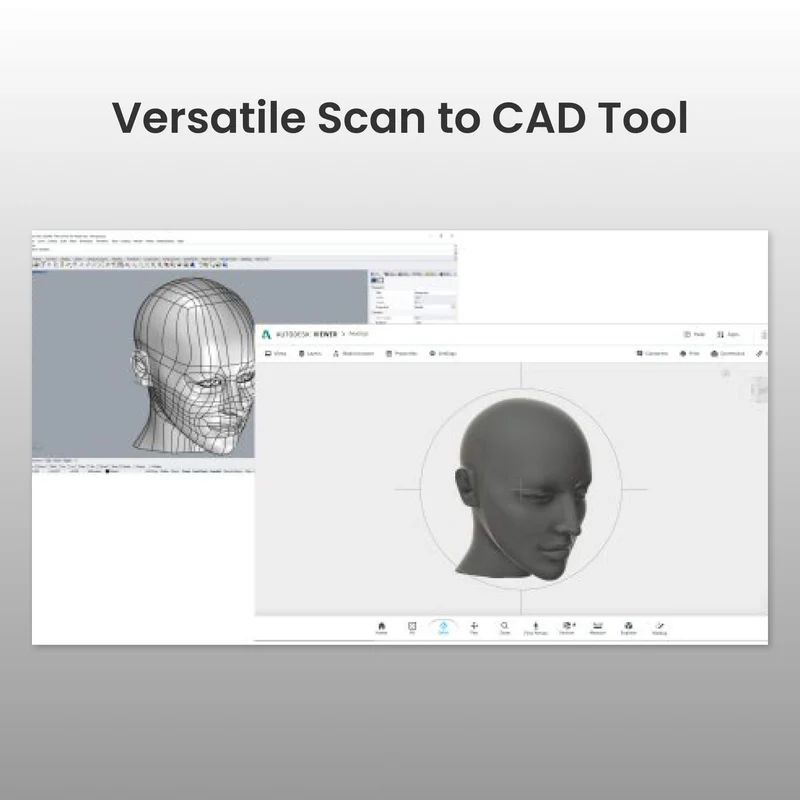

Um fluxo de trabalho completo da digitalização ao CAD

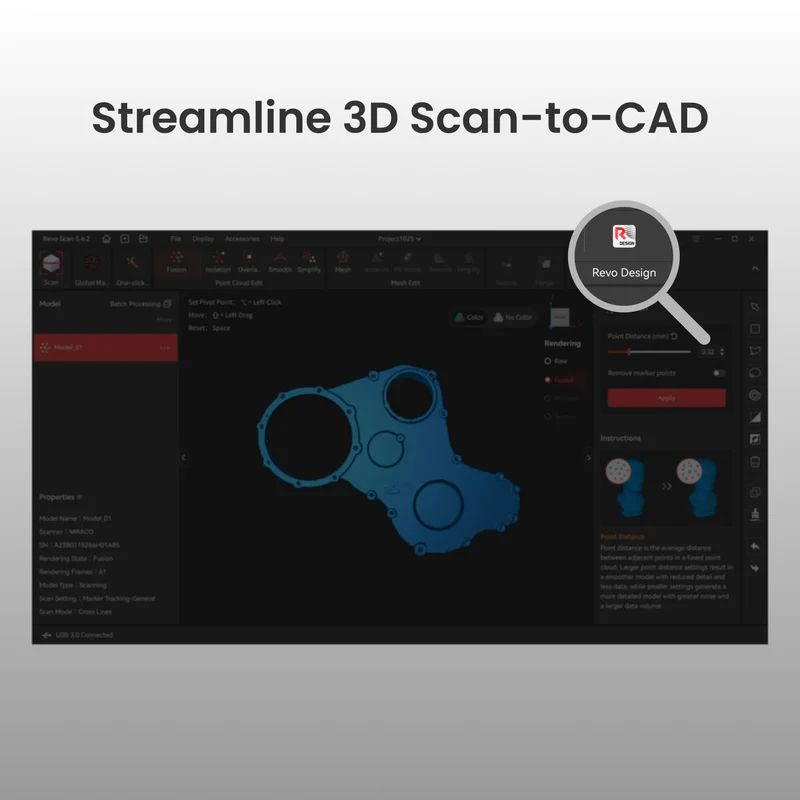

O Revo Design Pro integra-se num fluxo de trabalho completo de digitalização 3D para CAD. Os dados capturados com um scanner 3D podem ser importados para o software, onde podem ser limpos, alinhados e analisados antes de serem utilizados como referência para reconstruir um modelo CAD.

Esta abordagem é particularmente adequada para engenharia reversa: digitalização de uma peça existente, preparação da malha, extração das características geométricas, reconstrução das superfícies e modificação do modelo antes da sua exportação para um software de conceção ou fabrico.

Revo Design Pro para engenharia reversa e design industrial

Com as suas ferramentas avançadas de modelação, o Revo Design Pro responde às necessidades dos profissionais que trabalham com peças complexas, produtos industriais ou projetos de reconstrução a partir de peças existentes.

Pode ser utilizado, nomeadamente, para engenharia reversa, conceção e modificação de produtos, reconstrução de peças automóveis, criação de modelos a partir de esculturas ou objetos existentes, bem como para projetos que exijam a combinação de dados de digitalização e CAD.
