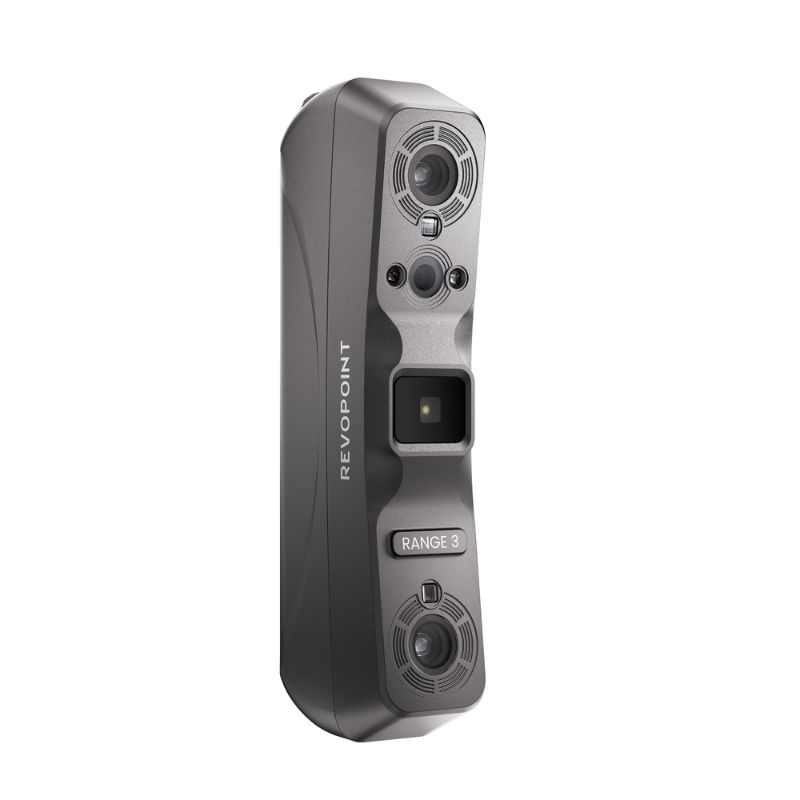

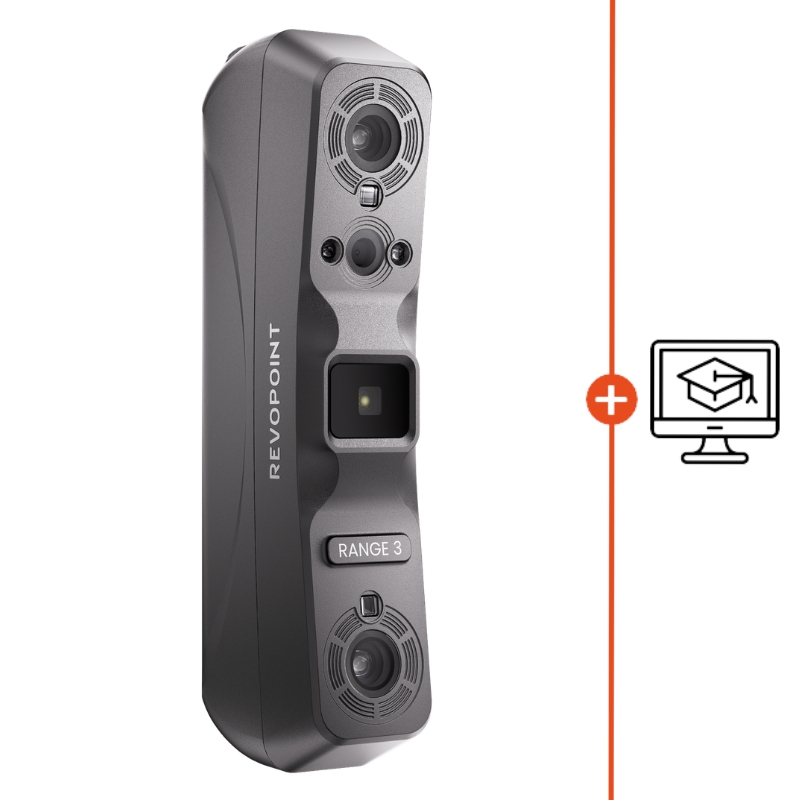

Revopoint Range 3

Revopoint Range 3: o scanner portátil acessível para objetos volumosos

O Revopoint Range 3 foi concebido para digitalizar objetos de diferentes dimensões, desde componentes até peças volumosas. A sua tecnologia de luz estruturada infravermelha VCSEL capta a geometria das superfícies a uma velocidade de 20 a 30 imagens por segundo.

A sua ampla área de captura permite abranger até 687 × 672 mm a uma distância de 1.000 mm, facilitando a digitalização de esculturas, móveis e equipamentos. Com uma exatidão volumétrica de 0,05 mm + 1 mm × L (m), ligação Wi-Fi 6 e captura a cores, é adequado para modelação 3D, engenharia inversa e reprodução digital de peças de grandes dimensões.

Revopoint Range 3: tecnologia de digitalização, exatidão e mobilidade

Luz estruturada infravermelha VCSEL

O Revopoint Range 3 utiliza uma fonte de luz infravermelha VCSEL que projeta um padrão estruturado sobre a superfície do objeto. As câmaras analisam esse padrão para reconstruir a sua geometria tridimensional.

Esta tecnologia é particularmente adequada para digitalizar grandes superfícies e objetos volumosos. A velocidade de captura atinge 20 a 30 imagens por segundo, permitindo abranger as superfícies de forma eficiente à medida que o scanner se desloca.

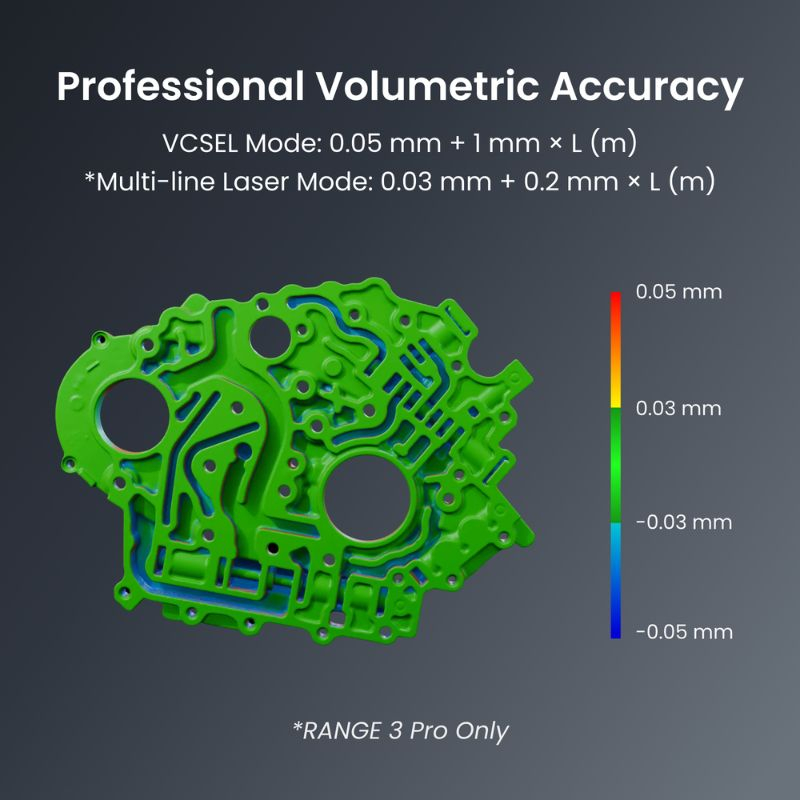

Exatidão volumétrica de 0,05 mm + 1 mm × L

O Range 3 oferece uma exatidão volumétrica de 0,05 mm + 1 mm × L (m), em que L corresponde ao comprimento do objeto em metros. Este valor permite estimar o desvio potencial numa peça com determinadas dimensões.

Este parâmetro deve ser distinguido da resolução de digitalização e da exatidão de um ponto isolado. Em projetos de engenharia inversa ou modelação, o resultado também depende da superfície, do rastreamento e das condições de digitalização.

Ampla área de captura até 687 × 672 mm

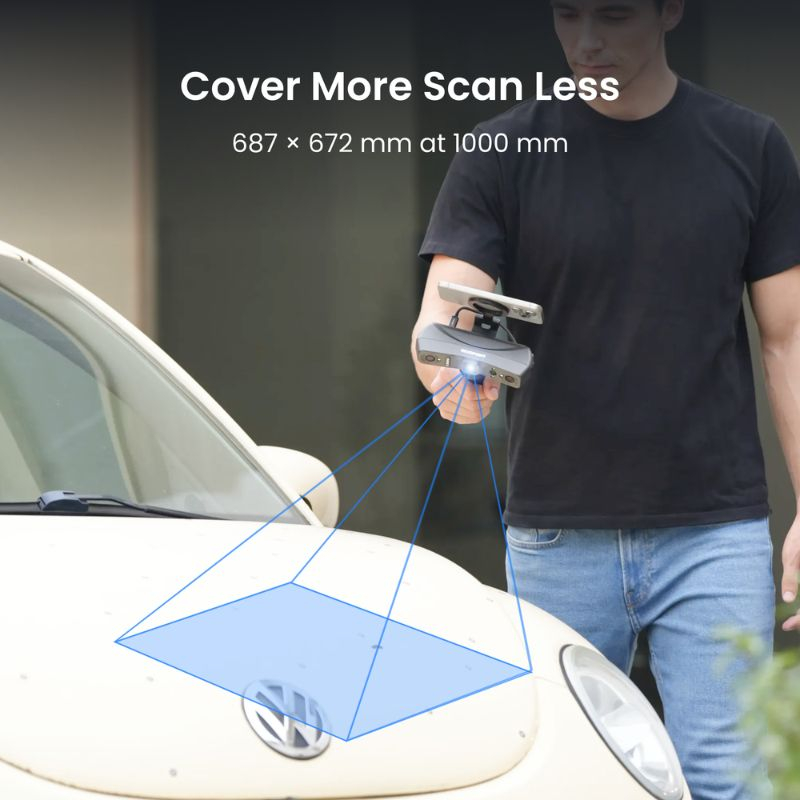

A uma distância de 1.000 mm, o Range 3 cobre uma área de até 687 × 672 mm numa única captura. Este campo amplo facilita a digitalização de móveis, esculturas e equipamentos de grandes dimensões, reduzindo os movimentos necessários à volta do objeto.

A uma distância mais curta, a área capturada diminui para 113 × 134 mm a 200 mm, permitindo trabalhar em zonas mais localizadas.

Ligação Wi-Fi 6 para maior liberdade

A ligação Wi-Fi 6 facilita a utilização do Range 3 sem uma ligação USB permanente ao computador. É prática para se deslocar à volta de uma peça volumosa ou digitalizar equipamentos difíceis de reposicionar.

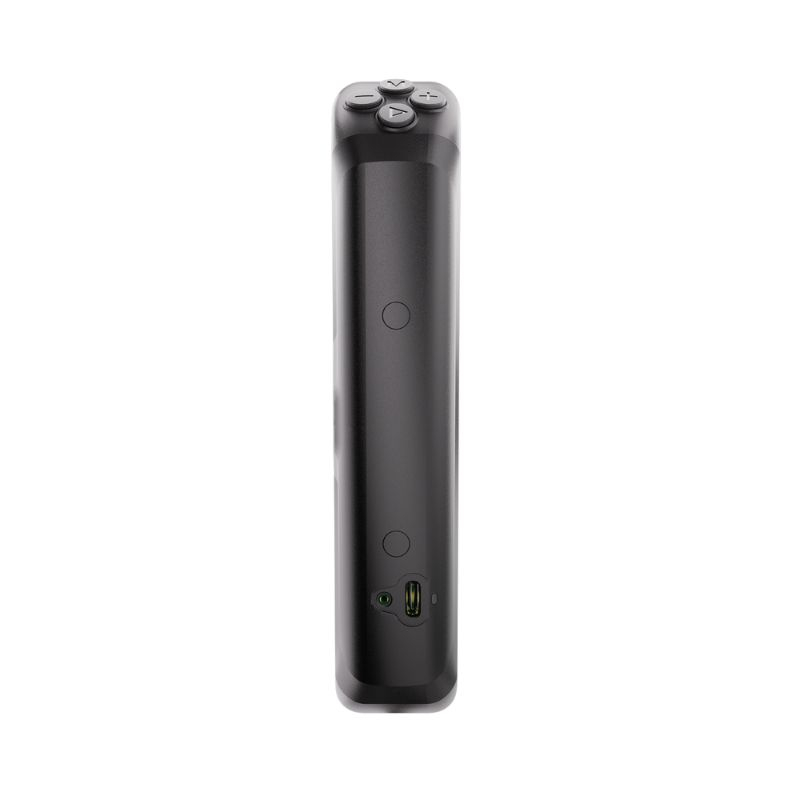

O scanner também pode ser alimentado por USB-C ou através de uma pega com bateria compatível, vendida separadamente. O kit padrão inclui o scanner, um cabo USB-C para USB-C de 2 m e uma placa de calibração.

Revopoint Range 3: 9 características para digitalização 3D

Volume de digitalização até 4 × 4 × 4 m

O Range 3 permite digitalizar objetos com um volume mínimo de 30 × 30 × 30 mm e dimensões máximas de 4 × 4 × 4 m. Este intervalo amplo responde a diferentes necessidades, desde a captura de componentes até ao levantamento de peças de grandes dimensões.

A escolha da distância de trabalho e a manutenção de um rastreamento estável continuam a ser essenciais para alinhar as diferentes áreas e obter um modelo 3D coerente.

Velocidade de digitalização de 20 a 30 imagens por segundo

A velocidade de captura do Revopoint Range 3 situa-se entre 20 e 30 imagens por segundo. Esta frequência permite registar os dados enquanto o scanner se desloca à volta do objeto.

É adequada para digitalizar grandes superfícies, nas quais a cobertura e a continuidade do rastreamento são importantes. A fluidez da digitalização também depende do desempenho do computador e das características da superfície capturada.

Distância de trabalho de 200 a 1.000 mm

O Range 3 funciona a uma distância entre 200 e 1.000 mm. Este intervalo permite adaptar a posição do scanner às dimensões do objeto e à área a capturar.

Uma distância maior amplia o campo de visão, enquanto uma captura mais próxima reduz a área registada. Respeitar este intervalo de trabalho ajuda a manter uma aquisição utilizável durante todo o processo de digitalização.

Captura de cores e texturas

Graças à sua câmara RGB de 1,3 megapíxeis, o Range 3 regista as cores juntamente com a geometria. Estas informações facilitam a criação de modelos texturizados para visualização, documentação ou determinados projetos de conceção.

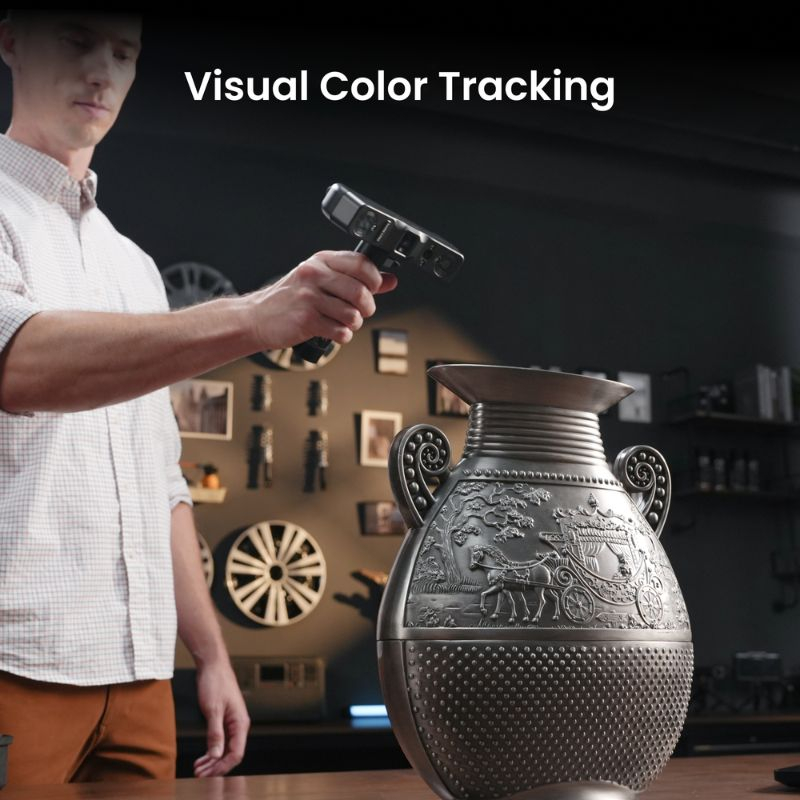

O rastreamento por cor também pode ajudar a alinhar as capturas quando o objeto apresenta padrões distintos. A qualidade das texturas obtidas depende, nomeadamente, da iluminação e das características da superfície.

Rastreamento por características geométricas

O rastreamento por características utiliza as formas e os relevos do objeto para alinhar capturas sucessivas. Este método funciona bem em superfícies com detalhes geométricos suficientes.

Em objetos lisos ou pouco texturizados, a adição de marcadores pode facilitar o rastreamento. O Range 3 também suporta o rastreamento por cor e por marcadores, permitindo adaptar o método de alinhamento às características da peça digitalizada.

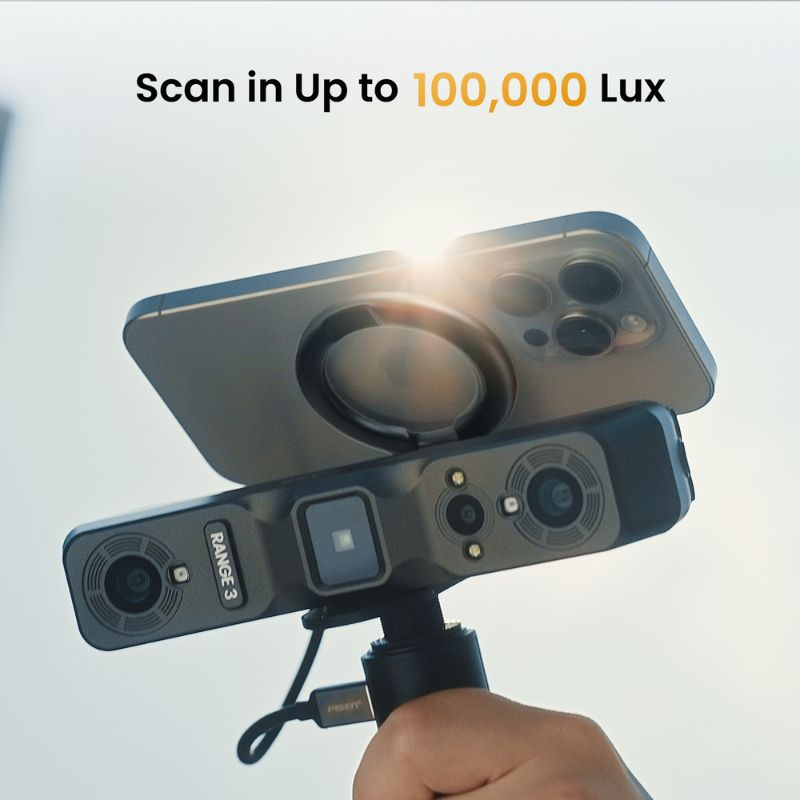

Digitalização no exterior até 100.000 lux

O Range 3 pode ser utilizado em ambientes com uma iluminância ambiente inferior a 100.000 lux. Esta capacidade permite considerar digitalizações no exterior, nomeadamente de equipamentos ou objetos demasiado volumosos para serem transportados para uma oficina.

As condições de iluminação devem, ainda assim, ser consideradas durante a preparação da captura. As superfícies transparentes, brilhantes ou muito escuras também podem exigir uma preparação específica.

Formatos de exportação para fluxos de trabalho 3D

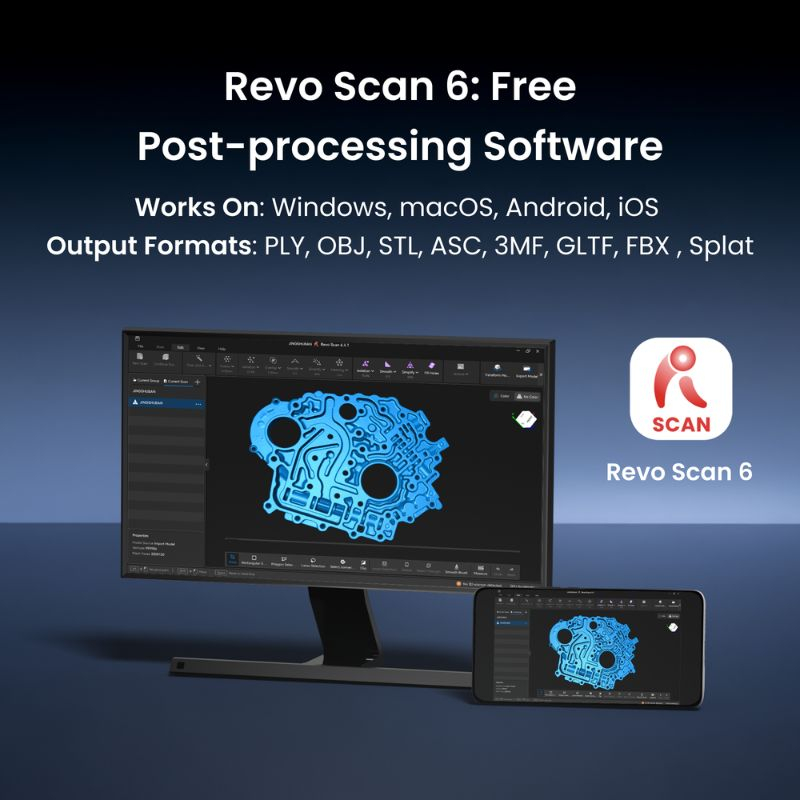

Os dados processados no Revo Scan 6 podem ser exportados em diferentes formatos, incluindo STL, OBJ, PLY, 3MF e FBX. A escolha do formato depende da utilização prevista: preparação para impressão 3D, modelação, visualização ou transferência para outro software.

A limpeza da malha e a verificação da geometria continuam a ser etapas importantes antes de reutilizar o modelo num processo de conceção ou fabrico.

Compatível com Windows, macOS, Android e iOS

O Range 3 integra-se num ambiente de trabalho com um computador ou dispositivo móvel compatível. O Revo Scan 6 permite adquirir os dados, alinhar as capturas e processar a nuvem de pontos antes da exportação. Para utilização num computador, é importante verificar os requisitos de sistema recomendados pela Revopoint.

O desempenho disponível influencia a fluidez do processamento, sobretudo em projetos com grandes quantidades de dados.

Um kit padrão simples de preparar

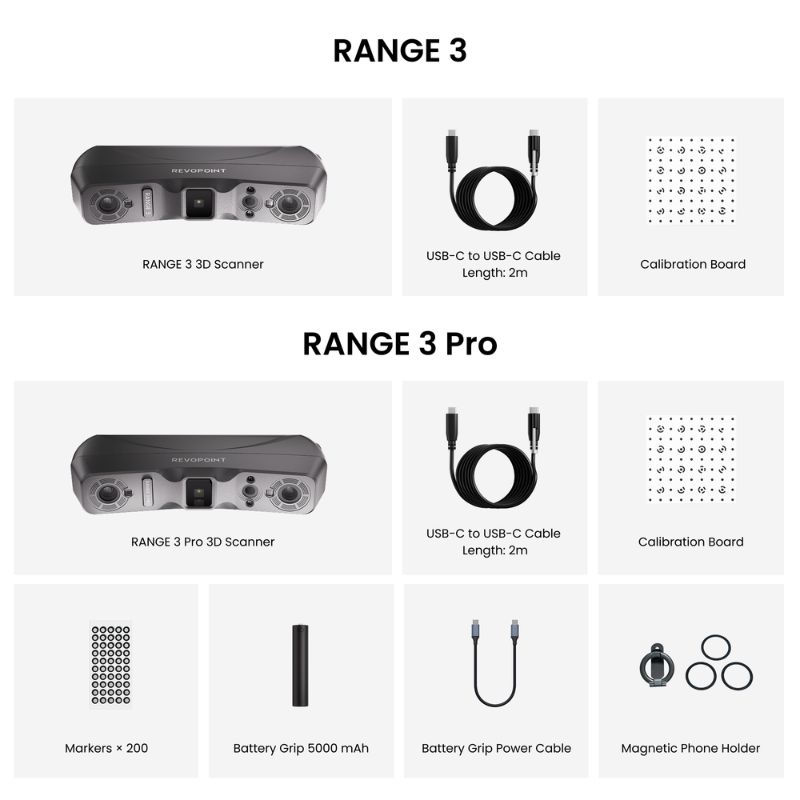

A embalagem padrão inclui o scanner Range 3, um cabo USB-C para USB-C de 2 m e uma placa de calibração. Estes acessórios permitem preparar o dispositivo e ligá-lo a equipamentos compatíveis.

Ao contrário do kit Range 3 Pro, a embalagem padrão não inclui a bateria de 5.000 mAh, o respetivo cabo de alimentação, os marcadores nem o suporte magnético para telemóvel. Estes elementos devem ser adquiridos separadamente se forem necessários para o fluxo de trabalho previsto.

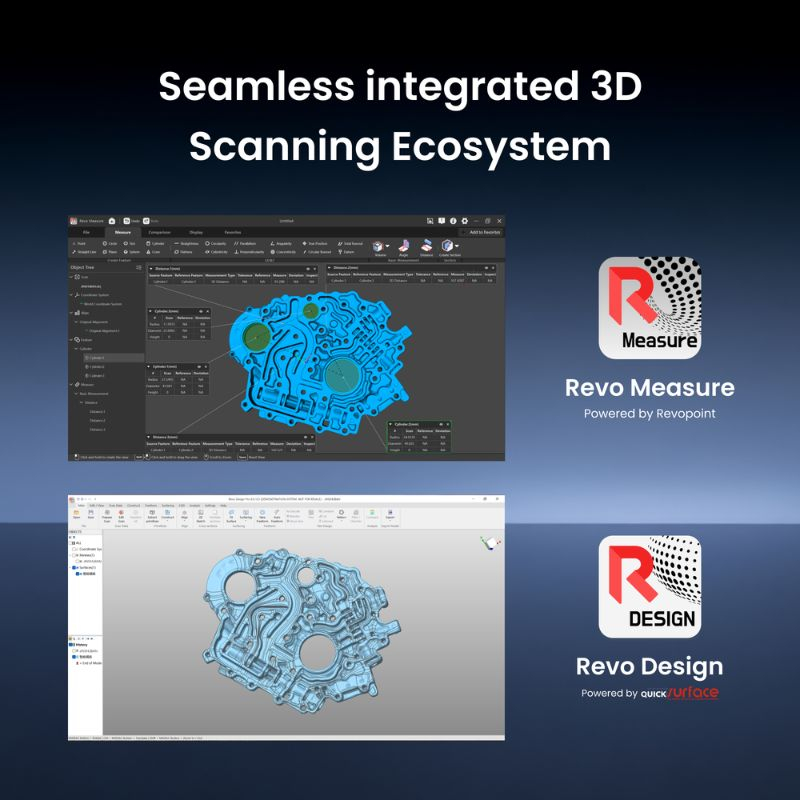

Revopoint Range 3: um ecossistema de software para tirar partido das digitalizações 3D

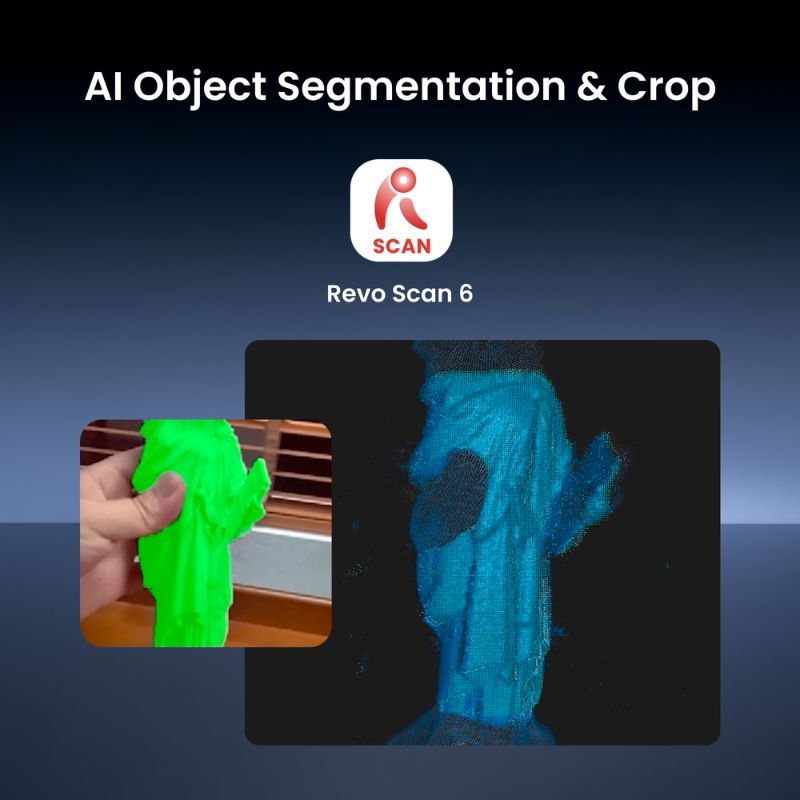

O Revopoint Range 3 utiliza um ambiente de software que facilita a passagem da captura à utilização dos dados. O Revo Scan 6 permite adquirir dados, alinhar capturas, processar nuvens de pontos e gerar uma malha exportável. Para projetos de engenharia inversa, o Revo Design disponibiliza ferramentas de reconstrução geométrica e conversão de digitalização para CAD, dependendo das funcionalidades e licenças disponíveis.

O Revo Measure destina-se a operações de medição e comparação dimensional de dados 3D. Este ambiente pode apoiar várias etapas, desde a digitalização inicial até à preparação de um modelo para conceção ou inspeção. O resultado final depende sempre da qualidade das capturas e do processamento realizado.

A nossa opinião especializada sobre o Revopoint Range 3

O Revopoint Range 3 é uma opção interessante para utilizadores que pretendem digitalizar objetos volumosos sem investir num sistema de digitalização mais especializado. As suas principais vantagens são a ampla área de captura, a ligação Wi-Fi 6 e a capacidade de registar cores. É especialmente adequado para a modelação de objetos, a reprodução de formas e a engenharia inversa quando as tolerâncias necessárias são compatíveis com a sua exatidão volumétrica.

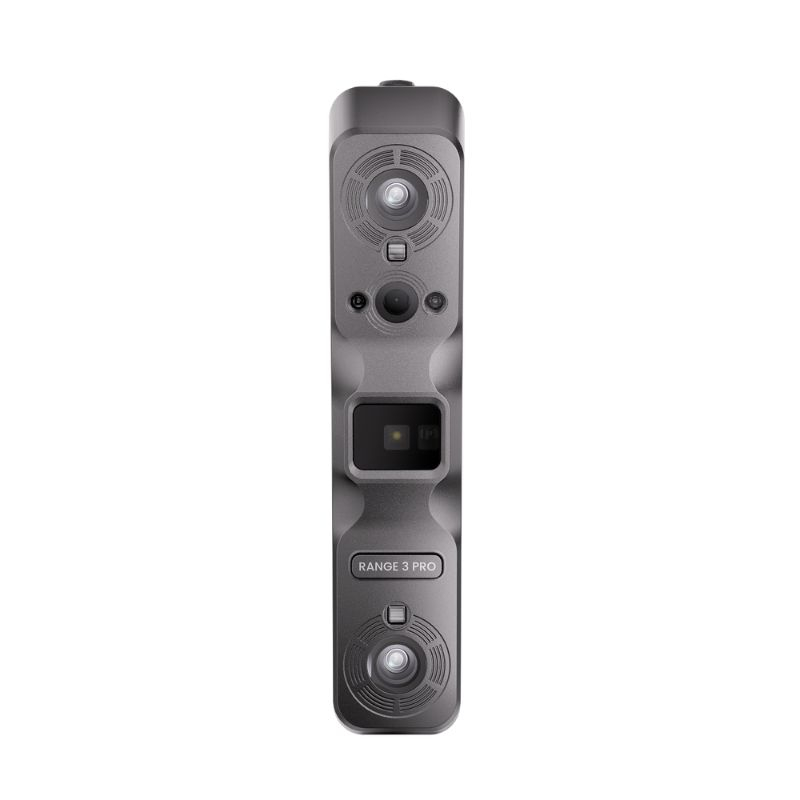

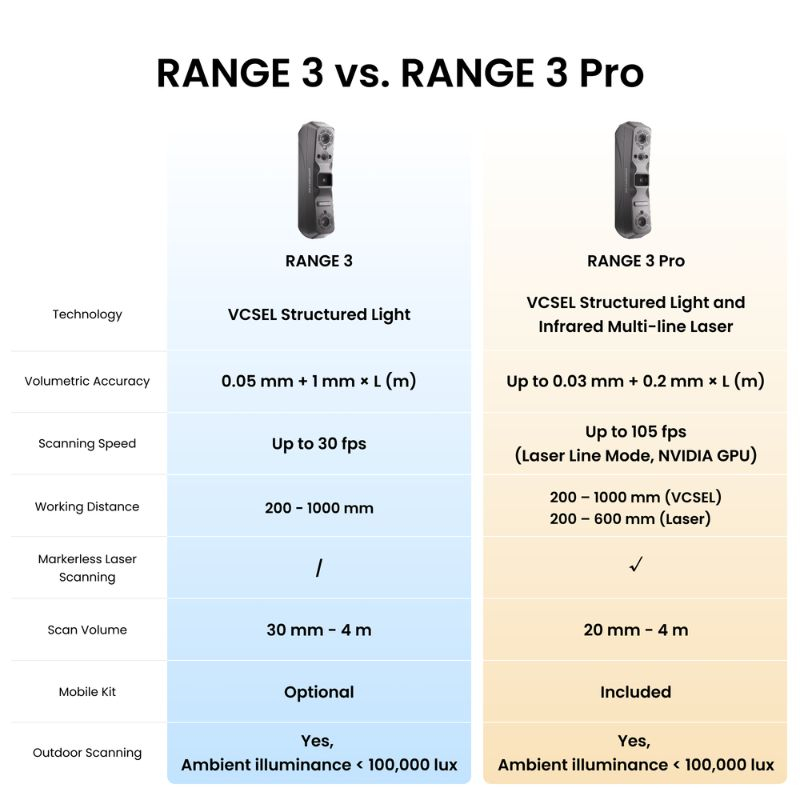

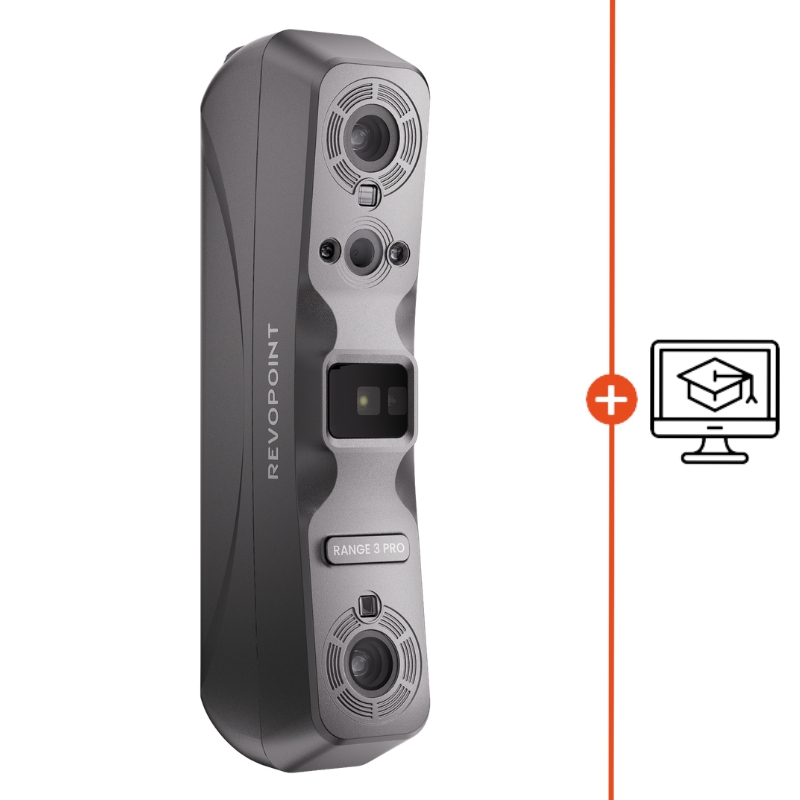

No entanto, é importante distinguir esta versão do Range 3 Pro: o Range 3 não possui o laser infravermelho de 11 linhas nem o rastreamento global por marcadores. Para peças técnicas que exigem maior exatidão volumétrica, vale a pena considerar o modelo Pro. Para digitalizar grandes superfícies e objetos volumosos, o Range 3 continua a oferecer vantagens significativas.
