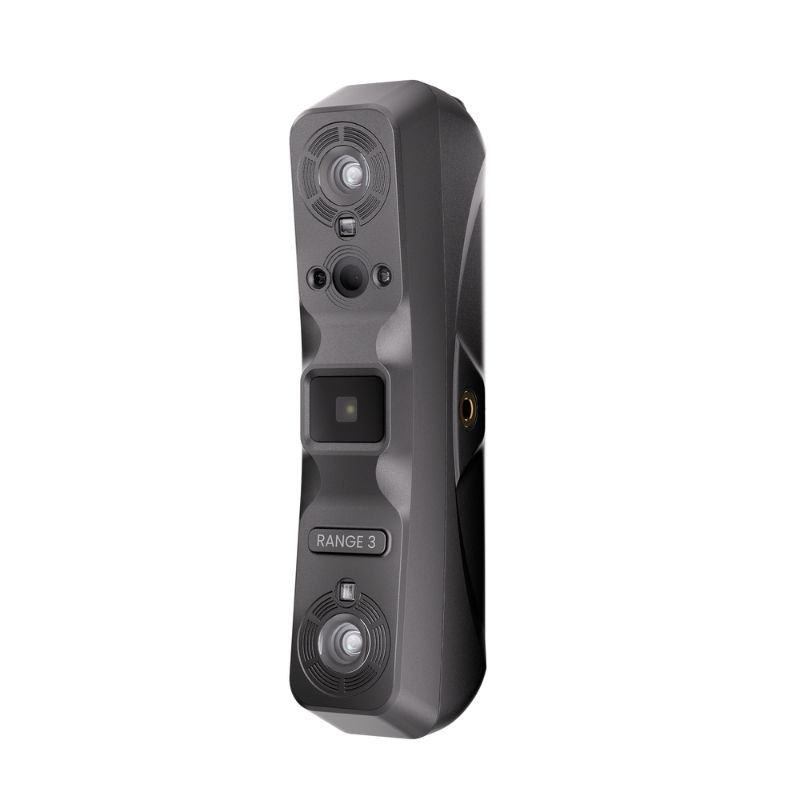

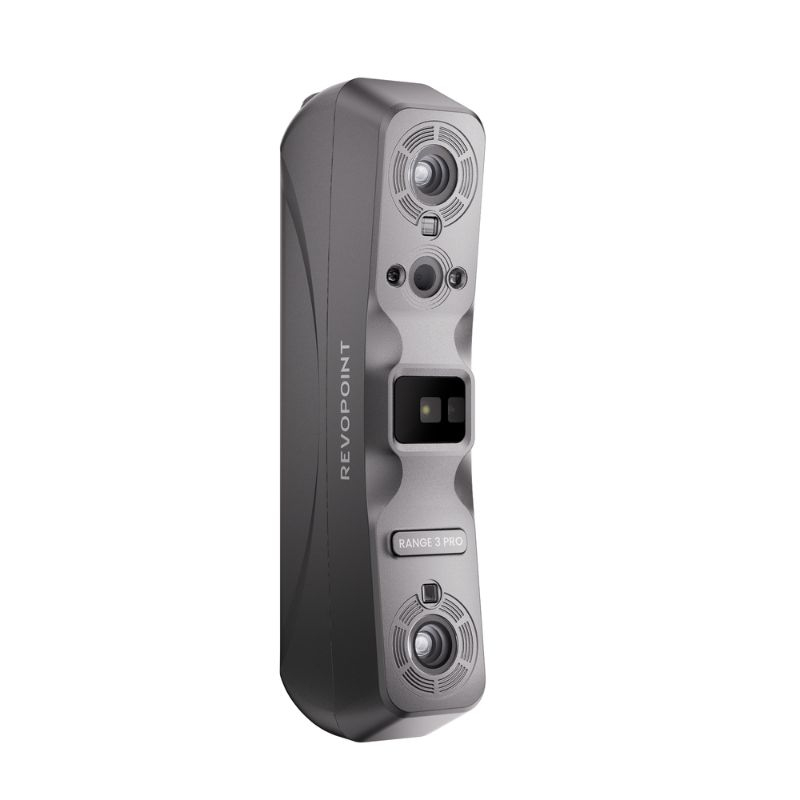

Revopoint Range 3 Pro

Revopoint Range 3 Pro: um scanner 3D portátil com dupla tecnologia de infravermelhos

O Revopoint Range 3 Pro é um scanner 3D portátil concebido para digitalizar objetos de diferentes dimensões, desde pequenos componentes até peças volumosas. Combina duas tecnologias complementares: a luz estruturada infravermelha VCSEL, adequada à captura de grandes superfícies, e um laser infravermelho de 11 linhas paralelas, destinado a aquisições mais rápidas e a aplicações que exigem maior exatidão volumétrica.

A ligação Wi-Fi 6 e o kit móvel com bateria de 5000 mAh facilitam os movimentos em redor do objeto, sem depender de um cabo USB. Com um volume de digitalização até 4 m e funções de seguimento sem marcadores no modo laser, o Range 3 Pro é adequado à engenharia inversa, à modelação 3D e à digitalização de peças técnicas.

Revopoint Range 3 Pro: tecnologias e desempenho de digitalização

Luz estruturada infravermelha VCSEL

O modo VCSEL projeta um padrão de luz infravermelha estruturada que o scanner analisa para reconstruir a geometria do objeto. É particularmente adequado a grandes superfícies e objetos volumosos, com uma frequência de captura de 20 a 30 imagens por segundo.

A distância de trabalho, entre 200 e 1000 mm, permite adaptar a digitalização a diferentes dimensões de objetos. Este modo também está disponível no RANGE 3 padrão.

Laser infravermelho de 11 linhas paralelas

Exclusivo do Range 3 Pro, o modo laser projeta 11 linhas infravermelhas paralelas para captar rapidamente a geometria das superfícies. Atinge 80 a 105 imagens por segundo com uma GPU NVIDIA compatível, em comparação com 40 a 60 imagens por segundo com CPU.

Esta tecnologia é adequada a peças técnicas e aquisições em que a exatidão volumétrica é prioritária. A distância de trabalho no modo laser é de 200 a 600 mm.

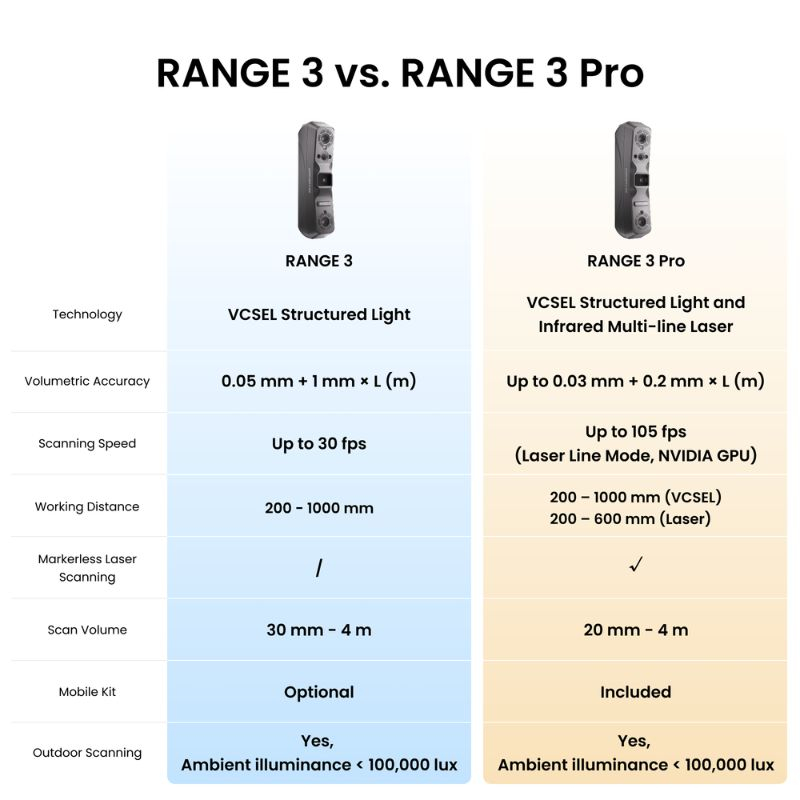

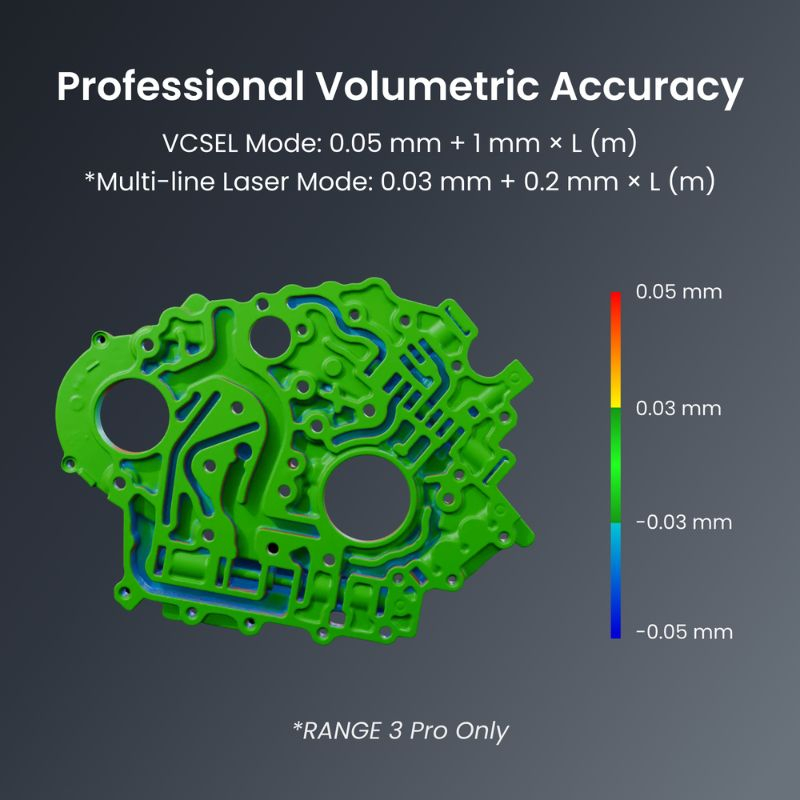

Exatidão volumétrica até 0,03 mm + 0,2 mm × L

No modo laser multilinhas, o Revopoint Range 3 Pro oferece uma exatidão volumétrica de 0,03 mm + 0,2 mm × L (m), em que L corresponde ao comprimento do objeto em metros.

No modo VCSEL, o valor é de 0,05 mm + 1 mm × L (m). Esta distinção é essencial para avaliar os resultados esperados em peças de diferentes dimensões. Os valores são estabelecidos em condições de teste controladas.

Um scanner 3D sem fios com Wi-Fi 6

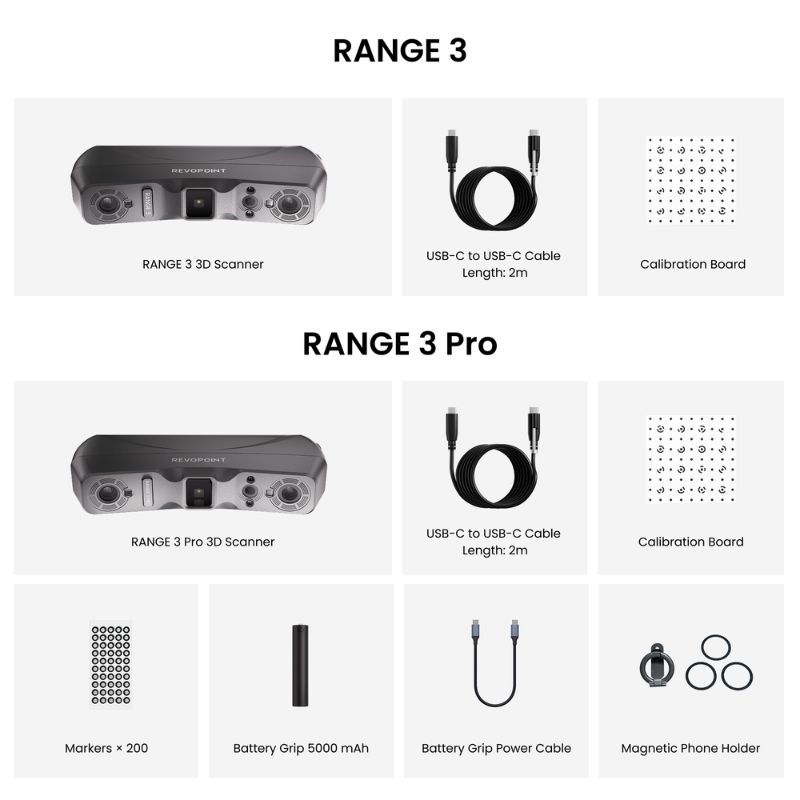

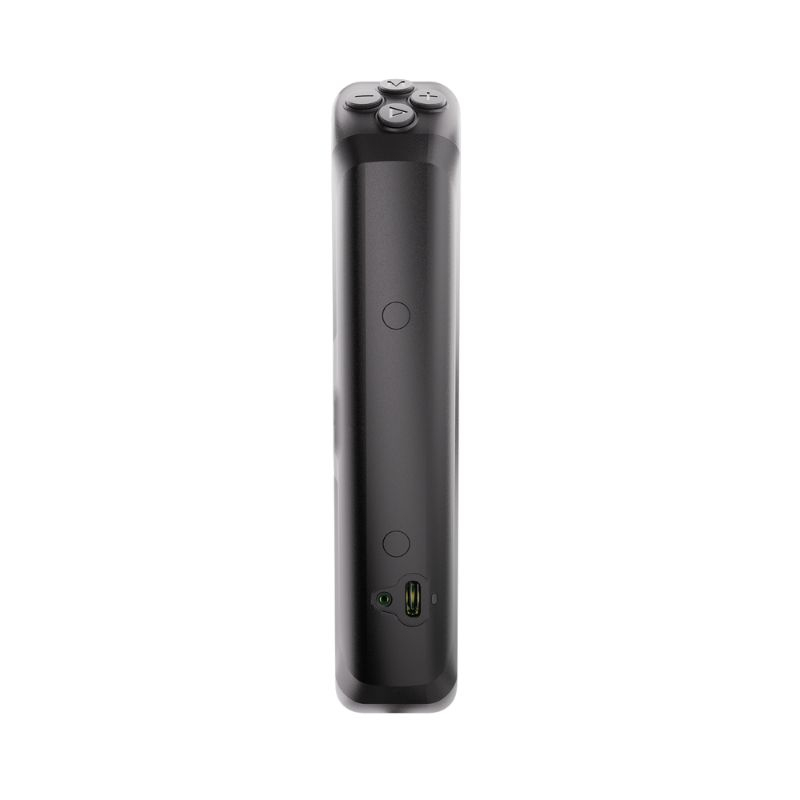

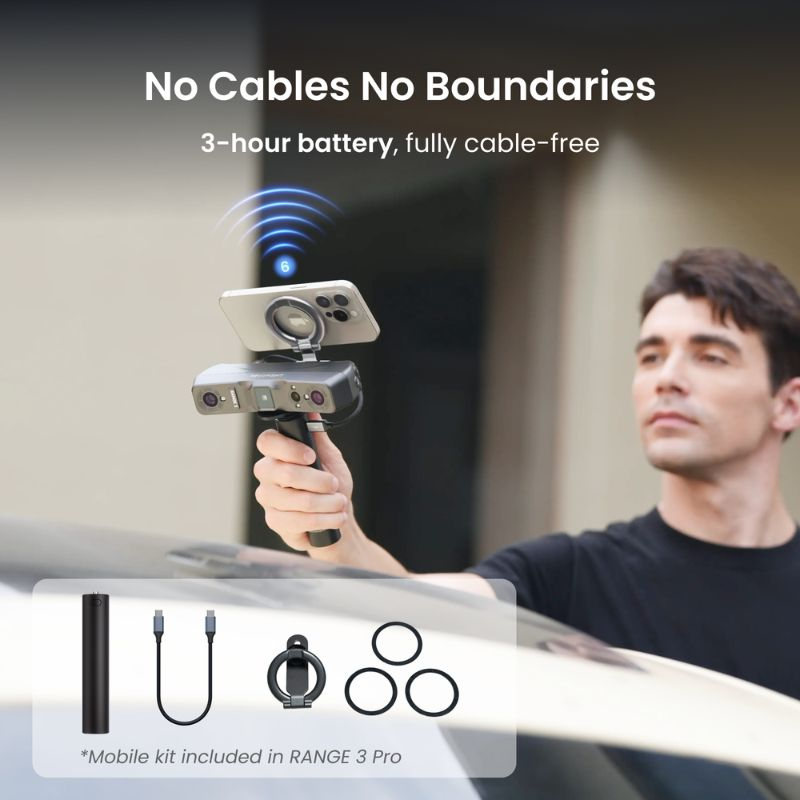

Graças ao Wi-Fi 6 e ao kit móvel incluído, o Range 3 Pro permite deslocar-se em redor do objeto sem permanecer ligado ao computador através de um cabo de dados. A bateria de 5000 mAh oferece até três horas de autonomia.

O suporte magnético para telemóvel completa o conjunto para utilização em mobilidade. Esta configuração é particularmente prática para digitalizar peças volumosas, equipamentos ou objetos difíceis de deslocar.

Revopoint Range 3 Pro: 10 características para os seus projetos 3D

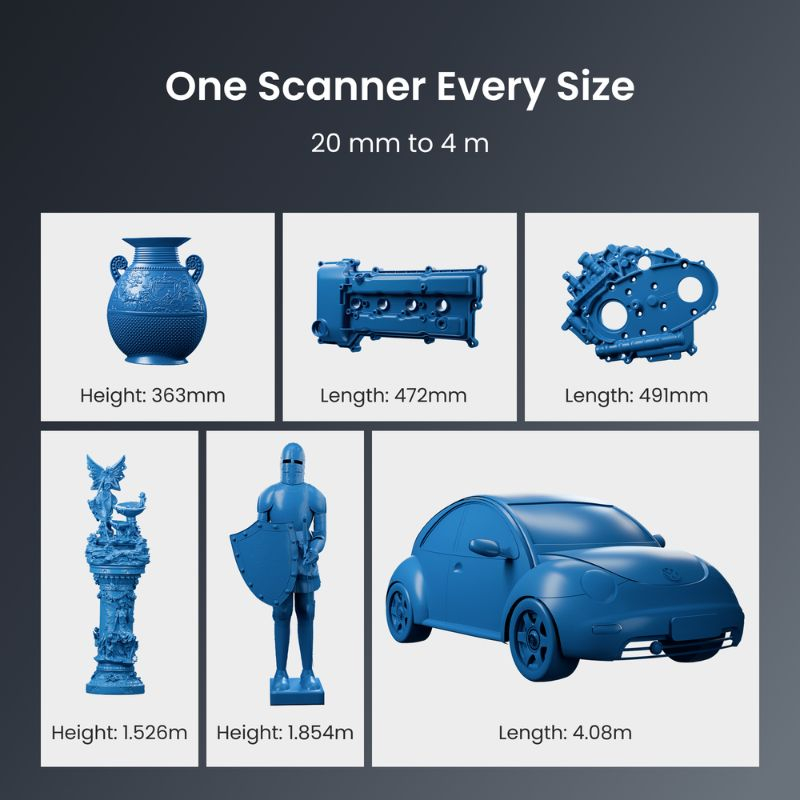

Volume de digitalização de 20 mm a 4 metros

O Range 3 Pro suporta objetos de 20 × 20 × 20 mm até 4 × 4 × 4 m. Pode, assim, ser utilizado tanto para digitalizar pequenos componentes como peças grandes ou formas volumosas.

O volume mínimo é inferior ao do RANGE 3 padrão. O modo de digitalização escolhido e a preparação do objeto continuam a ser determinantes para obter uma malha utilizável.

Até 105 imagens por segundo no modo laser

A frequência de captura atinge 105 imagens por segundo no modo laser com uma GPU NVIDIA compatível. Com CPU, a velocidade é de 40 a 60 imagens por segundo.

No modo VCSEL, a frequência situa-se entre 20 e 30 imagens por segundo. Esta diferença permite escolher o modo adequado em função das dimensões do objeto, da configuração informática disponível e do nível de detalhe pretendido.

Uma distância de trabalho adaptada a cada modo

A distância de trabalho varia consoante a tecnologia utilizada. O modo VCSEL funciona entre 200 e 1000 mm, facilitando a captura de superfícies extensas.

O modo laser multilinhas utiliza um intervalo de 200 a 600 mm, adequado a aquisições a curta distância. Respeitar estas distâncias ajuda a manter um seguimento estável e dados consistentes. Também permite adaptar a posição do scanner às dimensões e à geometria da peça.

Uma ampla área de captura para cobrir superfícies

No modo VCSEL, a área captada numa única tomada atinge 687 × 672 mm a uma distância de 1000 mm. A 200 mm, mede 113 × 134 mm.

Esta variação permite privilegiar uma cobertura ampla ou uma captura mais localizada, consoante as necessidades. Ao digitalizar um objeto grande, uma área de captura extensa reduz os movimentos necessários. No entanto, os detalhes e a qualidade do resultado continuam a depender das condições de digitalização.

Seguimento sem marcadores no modo laser

No modo laser, o Range 3 Pro consegue acompanhar a geometria do objeto sem exigir sempre a colocação de marcadores adesivos na sua superfície. O seguimento por características e por cor ajuda a alinhar as capturas sucessivas.

Esta possibilidade reduz o tempo de preparação em determinadas peças e limita as manipulações antes da digitalização. Ainda assim, os marcadores continuam a ser úteis quando a superfície apresenta poucos detalhes distintivos ou as condições de seguimento são difíceis.

Captura de cores e texturas

A câmara RGB de 1,3 megapíxeis permite registar informações de cor juntamente com a geometria. No modo laser com computador, o seguimento por cor também pode facilitar o alinhamento quando as características geométricas são limitadas.

Esta função é interessante para objetos decorativos, modelos destinados à visualização ou projetos em que o aspeto da superfície é tão importante como a forma. O resultado depende, nomeadamente, da iluminação e da textura do objeto.

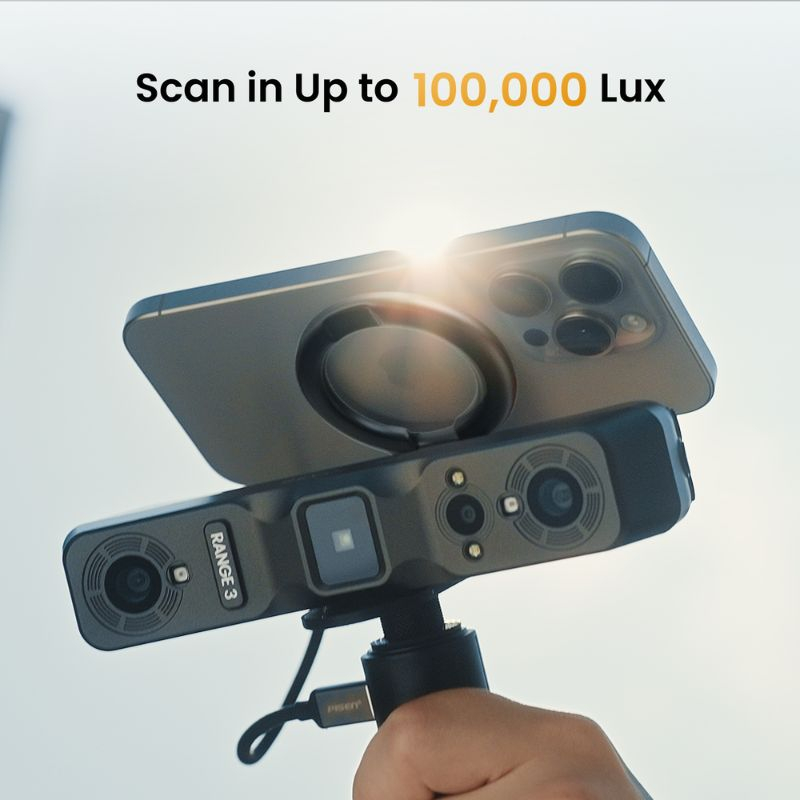

Digitalização no exterior até 100 000 lux

O Range 3 Pro pode ser utilizado com uma iluminação ambiente inferior a 100 000 lux. Esta capacidade permite realizar digitalizações no exterior, sobretudo de objetos volumosos ou equipamentos difíceis de deslocar para uma oficina.

Os resultados continuam a ser sensíveis à iluminação real, à superfície digitalizada e ao modo escolhido. Para superfícies transparentes ou muito refletoras, recomenda-se a utilização de um spray de digitalização para facilitar a captura dos dados.

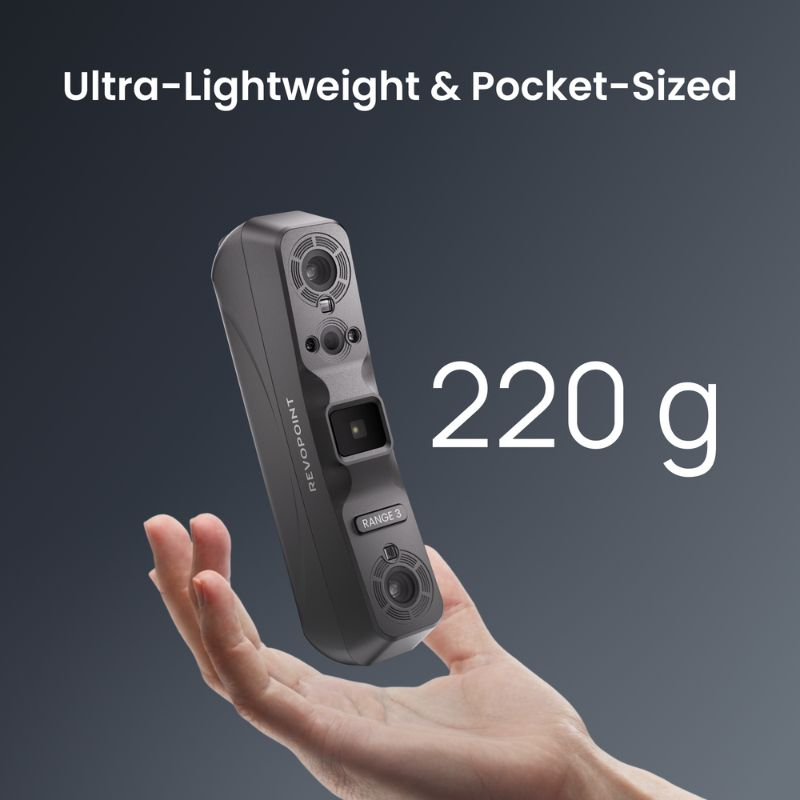

Formato compacto com apenas 220 g

Com um peso de 220 g e dimensões de 163 × 57 × 32 mm, o Range 3 Pro é fácil de transportar entre postos de trabalho. O seu formato portátil simplifica a captura em redor de objetos grandes ou instalados em espaços reduzidos.

Em conjunto com o kit móvel, permite digitalizar sem ter de deslocar sistematicamente a peça para uma estação dedicada. Esta mobilidade é uma vantagem para oficinas, intervenções e levantamentos no local.

Formatos de exportação compatíveis com fluxos de trabalho 3D

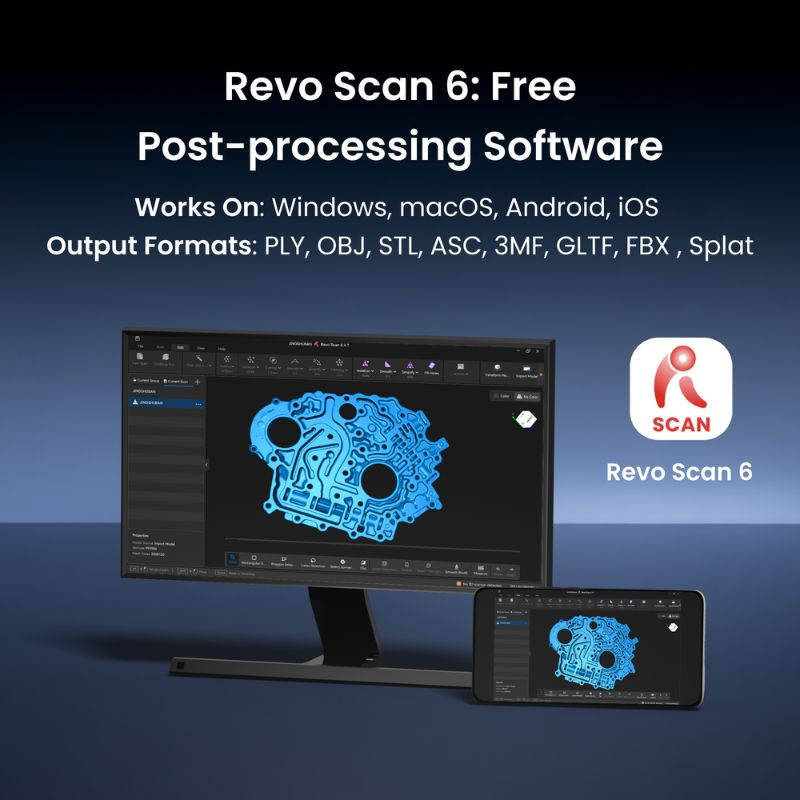

Os dados obtidos com o Range 3 Pro podem ser exportados em vários formatos, incluindo PLY, OBJ, STL, ASC, 3MF, GLTF, FBX e Splat. Esta variedade facilita a sua reutilização de acordo com o projeto: malhas para impressão 3D, geometria para modelação ou dados destinados à visualização.

O formato deve ser escolhido em função do software de destino e das informações a preservar. Muitas vezes, continua a ser necessário um pós-processamento antes de integrar os dados num processo de fabrico ou conceção.

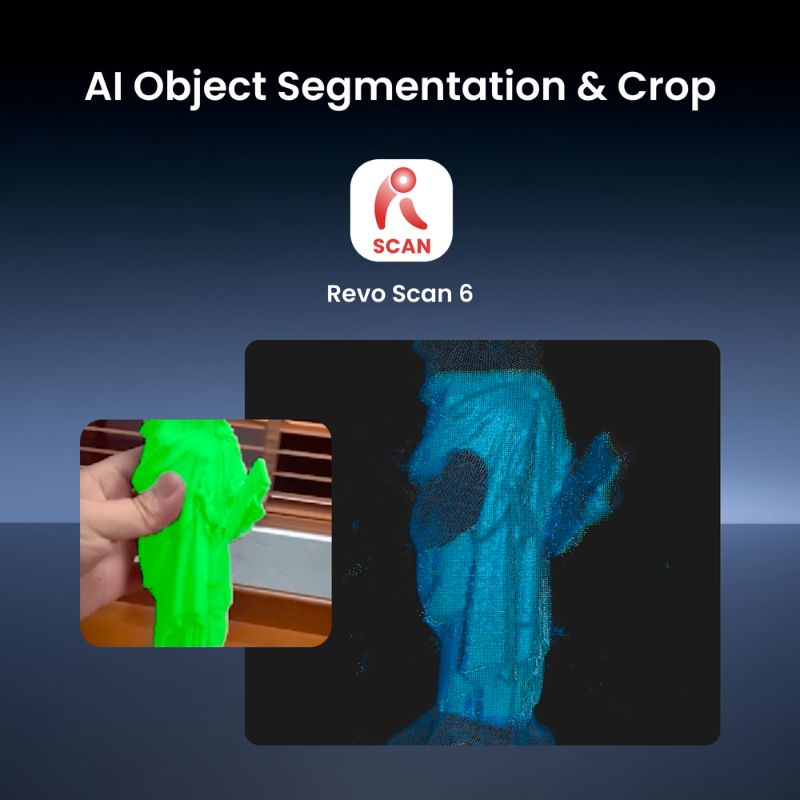

Segmentação e recorte assistidos por IA

As ferramentas de processamento do Revo Scan 6 incluem funções de segmentação e recorte assistidas por inteligência artificial. Facilitam a identificação do objeto digitalizado e a remoção de determinados dados de fundo indesejados.

No modo laser, o recorte também pode ser efetuado a partir da imagem da câmara RGB. Estas ferramentas aceleram a limpeza das capturas, mas continua a ser necessário verificar a nuvem de pontos antes de exportar o modelo final.

Compatível com computadores e dispositivos móveis

O Range 3 Pro funciona com Windows 10 e 11, macOS 11 ou versões posteriores, Android e iOS. Esta compatibilidade permite adaptar o fluxo de trabalho ao local de utilização e aos recursos disponíveis.

O desempenho depende da configuração utilizada, sobretudo nas aquisições laser de alta frequência. Para utilização num computador, recomenda-se verificar os requisitos relativos ao processador, à memória RAM e à placa gráfica antes de integrar o scanner num ambiente de produção.

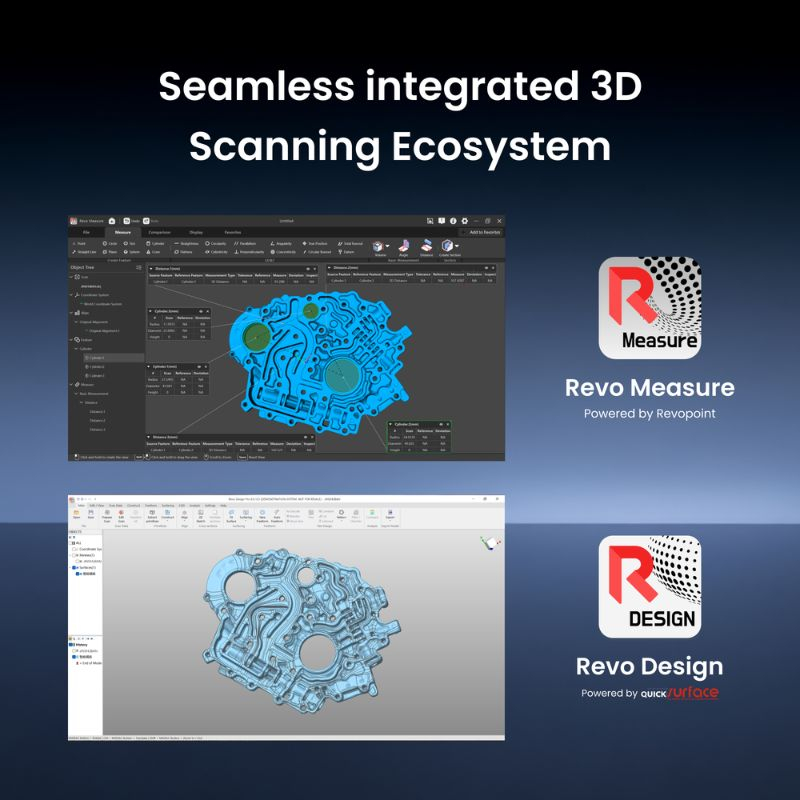

Revopoint Range 3 Pro: um ecossistema de software para aproveitar as digitalizações 3D

O Revopoint Range 3 Pro integra-se num ambiente de software que abrange várias etapas do trabalho com dados 3D. O Revo Scan 6 permite adquirir os dados, processar a nuvem de pontos, gerar uma malha e exportar o modelo no formato adequado ao projeto. O Revo Design complementa este fluxo com ferramentas de conversão de digitalização para CAD, destinadas à engenharia inversa e à reconstrução de geometrias utilizáveis em conceção.

Por sua vez, o Revo Measure é dedicado à metrologia: permite comparar digitalizações com modelos CAD ou desenhos, analisar desvios e medir dimensões. Em conjunto, estas ferramentas ajudam a passar da captura à utilização dos dados, da modelação ao controlo de qualidade. As funcionalidades exatas dependem do software e das licenças disponíveis.

A nossa opinião especializada sobre o Revopoint Range 3 Pro

O Revopoint Range 3 Pro distingue-se sobretudo pela combinação de duas tecnologias que respondem a necessidades diferentes. O modo VCSEL é adequado para cobrir rapidamente objetos grandes, enquanto o laser de 11 linhas oferece uma maior exatidão volumétrica indicada e uma frequência de captura mais elevada. É uma opção interessante para oficinas que alternam entre a digitalização de peças volumosas e a captura de componentes técnicos.

É importante, contudo, ter em conta que uma boa ficha técnica, por si só, não garante um resultado metrológico: a preparação da superfície, o seguimento, a configuração informática e o pós-processamento influenciam a qualidade final. A sua versatilidade é uma verdadeira vantagem para a engenharia inversa e a modelação. Para um controlo dimensional exigente, é necessário validar o fluxo de trabalho completo e as tolerâncias pretendidas antes de o integrar num processo de qualidade.
